Sveobuhvatni vodič za DC filmske kondenzatore: odabir, aplikacije i prednosti

Razumijevanje DC filmskih kondenzatora i njihove temeljne funkcionalnosti

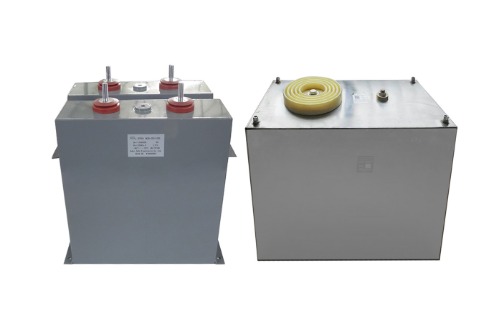

DC filmski kondenzatori predstavljaju kritičnu kategoriju pasivnih elektroničkih komponenti posebno izrađenih za upotrebu u krugovima izravne struje (DC). Za razliku od svojih elektrolitičkih kolega, ovi kondenzatori koriste tanki plastični film kao svoj dielektrični materijal, koji je pažljivo metaliziran ili opremljen folijskim elektrodama. Ova temeljna konstrukcija izvor je njihove poznate stabilnosti, pouzdanosti i izvrsnih električnih karakteristika. Oni su neophodni u velikom nizu primjena, od filtriranja i suzbijanja buke do skladištenja energije i snubber krugova. Izraz DC proizvodnja kondenzatora filma označava specijalizirano proizvodno postrojenje posvećeno preciznom inženjerstvu i izradi ovih komponenti, usredotočujući se na strogu kontrolu kvalitete kako bi ispunili zahtjevne zahtjeve moderne elektronike. Razumijevanje unutarnjih svojstava ovih kondenzatora prvi je korak ka korištenju njihovog punog potencijala u bilo kojem dizajnu.

Ključna električna svojstva

Izvedba DC filmskog kondenzatora definirana je s nekoliko ključnih električnih svojstava koja inženjeri moraju pažljivo razmotriti tijekom postupka odabira. Ovi parametri izravno utječu na to kako će se kondenzator ponašati unutar kruga i hoće li on učinkovito izvršiti svoju namjeravanu funkciju tijekom čitavog operativnog vijeka.

• Vrijednost kapacitivnosti i tolerancija: To ukazuje na količinu električne energije koju kondenzator može pohraniti. Filmski kondenzatori dostupni su u širokom rasponu vrijednosti, obično od picofarada (PF) do mikrofarada (μF). Tolerancija određuje dopušteno odstupanje od navedene nominalne vrijednosti kapacitivnosti, što je često zategnuto za vrste filmova (npr. ± 1%, ± 5%).
• Ocijenjeni napon (DC radni napon): Ovo je maksimalni kontinuirani istosmjerni napon koji se može primijeniti na kondenzator bez rizika. Ključno je odabrati kondenzator s naponskim ocjenom koji prelazi maksimalni očekivani napon u krugu, uključujući bilo koji prijelazni ili šiljci, kako bi se osigurala dugoročna pouzdanost.
• Faktor rasipanja (DF) ili Tan Δ: Ovaj parametar mjeri svojstveni gubitak energije unutar kondenzatora. Niži faktor rasipanja uvijek je poželjan, jer ukazuje na veću učinkovitost i manje samo zagrijavanja, što je posebno važno u aplikacijama visokog frekvencije ili velike snage.
• Otpor izolacije (IR): To mjeri otpor dielektričnog materijala na struju curenja. Visoka otpornost na izolaciju znak je kvalitetnih filmskih kondenzatora, osiguravajući minimalni gubitak energije kroz curenje tijekom vremena.
• Ekvivalentni serijski otpor (ESR): Iako je obično vrlo nizak filmski kondenzatori, ESR je učinkovit otpor u seriji s kondenzatorom koji objašnjava sve gubitke. Niski ESR je presudan za aplikacije koje uključuju visoke struje pukotine, poput prebacivanja napajanja.

Odabir pravog DC filmskog kondenzatora za vaš projekt

Odabir optimalnog DC filmskog kondenzatora je nijansiran postupak koji se proteže izvan jednostavno podudaranja kapacitivnosti i ocjena napona. To uključuje duboko razumijevanje okruženja aplikacije, električnih naprezanja i očekivanja performansi. Zabluda u odabiru može dovesti do preranog kvara, kvara u krugu ili neučinkovitog rada. Stoga je potreban sustavni pristup, odmjeravajući prednosti i ograničenja različitih dielektričnih filmova u odnosu na specifične zahtjeve projekta. Ovaj će vas odjeljak voditi kroz kritične faktore odlučivanja, pomažući vam s povjerenjem u kretanje procesa odabira i osiguravajući da komponenta koju odaberete ne samo da odgovara shemiji, već se i izvrsno uklapa u njegovu stvarnu operaciju.

Usporedba uobičajenih vrsta dielektričnih filmova

Vrsta plastičnog filma koji se koristi kao dielektrik primarni je diferencijal među različitim DC filmskim kondenzatorima. Svaki materijal nudi jedinstveni skup kompromisa između troškova, veličine, električnih svojstava i temperaturne stabilnosti. Sljedeća tablica pruža komparativni pregled najčešćih dielektričnih filmova koji se koriste u industriji. Ova je usporedba ključna za donošenje informiranog izbora, jer dielektrik diktira temeljno ponašanje kondenzatora.

Tablica u nastavku prikazuje ključne razlike između poliestera (PET), polipropilena (PP), polietilen naftalata (PEN) i polifenilen sulfida (PPS). Na primjer, iako poliester nudi dobru ravnotežu troškova i performansi za DC aplikacije opće namjene, polipropilen je superiorniji za visokofrekventnu i visoku moćnu upotrebu zbog svog izuzetno niskog faktora disipacije. Suprotno tome, polietilen naftalat pruža bolju temperaturnu stabilnost od poliestera, što ga čini prikladnim za zahtjevnije okruženje.

Ova detaljna usporedba pokazuje da ne postoji niti jedan "najbolji" dielektrik; Izbor je u potpunosti ovisan o aplikaciji. Razumijevanje ovih materijalnih svojstava temeljni je aspekt rada obavljenog u bilo kojem uglednom DC proizvodnja kondenzatora filma , gdje je fokus na usklađivanju pravog materijala s klijentovim potrebama.

Okolišna i operativna razmatranja

Osim električnih specifikacija, fizičko radno okruženje igra glavnu ulogu u dugovječnosti i pouzdanosti DC filmskog kondenzatora. Čimbenici poput temperature okoline, vlage, mehaničkih stresa i uvjetima lemljenja moraju se pažljivo procijeniti.

• Raspon temperature: Svaki kondenzator je ocijenjen za određeni raspon radne temperature. Od vitalnog je značaja da se osigura da ovaj raspon obuhvaća i radnu temperaturu u stanju i bilo koji potencijalni toplinski šiljci unutar opreme. Dugotrajno izlaganje temperaturama izvan ocjene drastično će skratiti život komponente.
• Vlažnost i oštra okruženja:
• Za primjene izložene visokoj vlažnosti ili korozivnoj atmosferi, potrebni su kondenzatori s robusnom kapsulacijom (npr. Epoksidni smola, hermetički zapečaćene metalne slučajeve) kako bi se spriječilo ulazak vlage, što može razgraditi dielektrična svojstva i dovesti do katastrofalnog neuspjeha.
• Mehanička robusnost: Konstrukcija kondenzatora mora izdržati mehaničke vibracije i udarce svojstvene njegovoj primjeni. Na primjer, kondenzatori u automobilskim ili zrakoplovnim sustavima zahtijevaju posebno dizajnirane vodiče i unutarnju konstrukciju kako bi se spriječilo lom.
• Zahtjevi za zapaljivošću: U sigurnosnim kritičkim primjenama, kondenzatori će možda trebati poštivati ​​specifične ocjene zapaljivosti (npr. UL 94 V-0) kako bi se spriječilo širenje požara u slučaju kvara komponente.

Obraćanje ovih razmatranja unaprijed je ključno za Kako odabrati DC Link filmski kondenzator Za dugoročnu pouzdanost, osiguravanje odabrane komponente dosljedno će se izvoditi tijekom očekivanog životnog vijeka krajnjeg proizvoda.

Primarne primjene i slučajevi upotrebe u modernoj elektronici

Jedinstvena kombinacija svojstava koje nude DC filmski kondenzatori čini ih komponentom izbora u raznolikom spektru elektroničkih sustava. Njihova sposobnost rukovanja visokim naponima, pokazuje niske gubitke i održavati stabilnost u različitim uvjetima otključava funkcionalnosti koje je teško postići s drugim tehnologijama kondenzatora. Od pretvorbe i kontrole snage do precizne obrade signala, ti kondenzatori tiho omogućuju tehnološki napredak u svim industrijama. Ovaj se odjeljak ulazi u najznačajnija područja primjene, ilustrirajući zašto je duboko razumijevanje ovih upotreba od vitalnog značaja za bilo kojeg inženjera dizajna ili stručnjaka za nabavu koji radi s a DC proizvodnja kondenzatora filma .

Sustavi napajanja i pretvorbe

Možda je najopsežnije područje primjene za DC filmske kondenzatore u napajanju elektronike. To su temeljne komponente u napajanju sklopki (SMPS), pretvaračima, pretvaračima i motornim pogonima. U ovim sustavima obavljaju nekoliko kritičnih funkcija koje su ključne za učinkovit i stabilan rad.

• DC-Link kondenzatori: U pretvaračima i pretvaračima koji mijenjaju DC u AC ili u drugi istosmjerni napon, kondenzator DC-Link postavljen je između ispravljača i faze pretvarača. Njegova je primarna uloga stabilizirati napon istosmjernog sabirnice apsorbiranjem i opskrbom visokih strujanja pukotine, čime se minimizira fluktuacija napona. Ovo je zahtjevna aplikacija koja zahtijeva kondenzatore s niskim ESR -om i ESL -om za obradu visokih struja pukotine bez pretjeranog grijanja.
• Ulazno/izlazno filtriranje: Filmski kondenzatori koriste se u ulaznim i izlaznim fazama napajanja za filtriranje elektromagnetskih smetnji (EMI) i visokofrekventne buke. To osigurava usklađenost s propisima elektromagnetske kompatibilnosti (EMC) i pruža čistu snagu osjetljivim komponentama nizvodno.
• Snubber krugovi: Korišteni preko uređaja za prebacivanje poput IGBT -a i MOSFET -a, Snubber kondenzatori štite ove poluvodiče ograničavajući brzinu porasta napona (DV/DT) i suzbijanjem naponskih šiljaka koji se javljaju tijekom prebacivanja prijelaza. Ova aplikacija zahtijeva kondenzatore s izvrsnim svojstvima samoizlječenja i visokim mogućnostima rukovanja impulsom.

Postupak odabira za Aplikacije visokog napona DC filma U napajanju elektronika je posebno stroga, usredotočena je na čvrstoću pulsa, rukovanje strujom RMS -a i toplinsko upravljanje kako bi se osigurala nepokolebljiva pouzdanost u kritičnoj infrastrukturi.

Napredne i nišne aplikacije

Osim glavne energetske elektronike, superiorne karakteristike filmskih kondenzatora omogućuju njihovu upotrebu u nekoliko naprednih i nišnih polja u kojima se performanse ne mogu ugroziti.

Obnovljivi energetski sustavi

U solarnim fotonaponskim (PV) pretvaračima i pretvaračima vjetroagregata, u krugu DC-Link koriste se kondenzatori DC filmova. Moraju pouzdano djelovati desetljećima pod razinom fluktuirajućih snaga i često u izazovnim okolišnim uvjetima. Njihov dug život i stabilnost čine ih savršenim za ove primjene zelene energije, gdje su održavanje i zamjena skupe i nepoželjne.

Električna i hibridna vozila (EV/HEV)

Pogonski sklopovi električnih vozila u velikoj mjeri oslanjaju se na visoko performanse DC filmske kondenzatore. Koriste se u glavnim pretvaračima vuče koji voze motore, u brodskim punjačima i u DC-DC pretvaračima. Ovdje moraju pokazati izvanredne performanse u okruženju visokotemperaturnog okruženja i posjedovati mehanički integritet kako bi izdržali stalne vibracije. Ovo je ključno područje na kojem je pitanje Filmski kondenzator vs keramički kondenzator za visoku frekvenciju je riješeno u korist vrsta filmova zbog njihove veće stabilnosti kapaciteta i rukovanja naponom.

Pulsna snaga i medicinska oprema

Aplikacije poput defibrilatora, MRI strojeva i laserskih sustava zahtijevaju kondenzatore koji u izuzetno kratkom vremenu mogu ispustiti vrlo veliku količinu energije. Specijalizirani DC filmski kondenzatori, često s metaliziranim dizajnom elektroda, dizajnirani su tako da se sigurno i više puta zadovolje ovi intenzivni zahtjevi za ispuštanjem pulsa.

Prednosti u odnosu na alternativne tehnologije kondenzatora

Prilikom dizajniranja kruga, inženjeri imaju izbor među nekoliko tehnologija kondenzatora, prvenstveno keramičke, elektrolitičke (aluminij i tantal) i film. Svaki ima svoje mjesto, ali DC filmski kondenzatori nude uvjerljiv skup prednosti koje ih čine preferiranim rješenjem u brojnim scenarijima. Razumijevanje ovih prednosti ključno je za uvažavanje njihove vrijednosti i opravdava njihove specifikacije u dizajnu u kojima su performanse, dugovječnost i sigurnost najvažniji. Ova komparativna analiza istaknut će zašto filmski kondenzatori često nadmašuju svoje alternative, pružajući jasnije obrazloženje za njihov odabir.

Film naspram keramičkih kondenzatora (MLCC)

Višeslojni keramički kondenzatori (MLCC) popularni su za njihovu malu veličinu i izvrstan visokofrekventni odgovor. Međutim, za mnoge DC aplikacije, filmski kondenzatori imaju različite prednosti, pogotovo kada je u pitanju Filmski kondenzator vs keramički kondenzator za visoku frekvenciju Aplikacije za napajanje.

• Stabilnost kapacitivnosti: Keramički kondenzatori, posebno oni napravljeni s dielektricima klase 2 (poput X7R, X5R), pokazuju značajnu promjenu kapacitivnosti s primijenjenim naponom i temperaturom pristranosti istosmjernog pogona. Filmski kondenzatori, posebno polipropilen, nude izuzetno stabilne vrijednosti kapacitivnosti u različitim električnim i okolišnim uvjetima, što je kritično za vremenski, filtriranje i rezonantne krugove.
• Rukovanje naponom: Iako postoje visokonaponski MLCC, filmski kondenzatori općenito su dostupniji i isplativiji za visokonaponske DC aplikacije (npr., Iznad 500V). Također ne pate od mikrofone i piezoelektričnih učinaka koji kugaju keramičke kondenzatore.
• Pouzdanost i način neuspjeha: Filmski kondenzatori poznati su po svom svojstvu "samoizlječenja", gdje lokalizirani dielektrični slom isparava okolnu metalizaciju, izolirajući grešku i omogućavajući kondenzatoru da nastavi funkcionirati. Keramički kondenzatori mogu propasti kratki spoj, što može biti katastrofalno za krug.

Film naspram elektrolitičkih kondenzatora

Aluminijski elektrolitički kondenzatori često se biraju za njihov visoki kapacitet po količini i isplativosti. Ipak, filmski kondenzatori nadmašuju ih u nekoliko ključnih područja, opravdavajući njihovu upotrebu u zahtjevnijim aplikacijama.

• Dugovječnost i životni vijek: Elektrolitički kondenzatori imaju ograničen životni vijek, često kvantificiran u tisućama sati, jer se njihov elektrolit postupno isušuje. Filmski kondenzatori, koji nemaju tekući elektrolit, imaju izuzetno dugi operativni vijek, obično prelazi 100 000 sati i ne podliježu mehanizmima istrošenosti na isti način.
• Električne performanse: Filmski kondenzatori imaju mnogo niži ekvivalentni serijski otpor (ESR) i niži faktor disipacije u širokom rasponu frekvencije. To ih čini znatno učinkovitijim u primjenama s visokim strujama pukotine, smanjujući proizvodnju topline i poboljšava ukupnu učinkovitost sustava.
• Polaritet i pouzdanost: Elektrolitički kondenzatori su polarizirani, što znači da moraju biti povezani s ispravnim DC polaritetom ili neće uspjeti. Filmski kondenzatori su nepolarizirani, pojednostavljujući instalaciju i uklanjaju rizik od pogrešnog kvara polarizacije. Nadalje, robusna konstrukcija filmskih kondenzatora čini ih manje osjetljivim na udarce i vibracije.

Ova analiza naglašava zašto za Dugi život DC Power Film kondenzator Zahtjevi, poput industrijske automatizacije ili infrastrukture obnovljivih izvora energije, filmska tehnologija je nedvosmisleni izbor nad elektrolitikom.

Osiguravanje pouzdanosti i dugoročnih performansi

Određivanje visokokvalitetnog DC filmskog kondenzatora samo je dio jednadžbe za uspješan dizajn. Osiguravanje njegove pouzdanosti u odnosu na predviđeni životni vijek proizvoda zahtijeva pažljivu pozornost na ugradnju, ugradnju i operativne uvjete. Urođena robusnost filmskih kondenzatora može biti ugrožena nepravilnom uporabom, što dovodi do poljskih kvarova koji su se mogli lako spriječiti. Ovaj odjeljak opisuje najbolje prakse i ključna razmatranja za maksimiziranje performansi i dugovječnosti ovih komponenti u vašim elektroničkim sustavima. Pridržavanje ovih smjernica je praksa koju zagovaraju svaki ugledni DC proizvodnja kondenzatora filma i ključan je za izgradnju izdržljivih i pouzdanih proizvoda.

Kritična praksa napona i temperature koja se ruga

Deratiranje je praksa upravljanja komponentom ispod njegovih maksimalnih granica kako bi se poboljšala pouzdanost i proširila svoj radni vijek. Za DC filmske kondenzatore, dva najkritičnija parametara do DERAT su napon i temperatura.

• Nasvajanje napona: Standardna je i vrlo preporučena praksa da se primijeni faktor koji se odvaja od najmanje 20% na nazivni istosmjerni napon kondenzatora. Na primjer, kondenzator ocijenjen za 100 V DC ne smije se podvrgnuti kontinuiranim naponima iznad 80V u aplikaciji. Ova margina objašnjava prolazne napone, šiljke i dugotrajno dielektrično trošenje, značajno smanjujući vjerojatnost dielektričnog raspada.
• Temperatura se uvlači: Slično tome, kondenzator treba raditi na temperaturi znatno ispod njegove maksimalne nazivne temperature. Održavanje jezgrene temperature kondenzatora (koji je temperatura okoline plus unutarnje grijanje iz struje pucanja) najmanje 10-20 ° C ispod maksimalne ocjene može dramatično povećati svoj operativni vijek. U pravilu, za svaki smanjenje radne temperature od 10 ° C, životni vijek filmskog kondenzatora približno udvostručuje.

Razumijevanje i provedba Kako testirati a DC filmski kondenzator Za neuspjeh dio je robusnog postupka osiguranja kvalitete, ali sprječavanje neuspjeha razboritom derairanjem je daleko učinkovitija strategija.

Preporuke za rukovanje, skladištenje i lemljenje

Procesi fizičkog rukovanja i montaže također mogu utjecati na izvedbu filmskih kondenzatora. Sljedeće smjernice proizvođača su najvažnije.

• Mehanički stres: Izbjegavajte podvrgavanje tijela kondenzatora, a posebno dovodi do prekomjernog savijanja ili mehaničkog stresa. Za radijalne olovene kondenzatore, potencijali bi trebali biti savijeni ne bliže od navedene udaljenosti (npr. 3-5 mm) od inkapsulacije kako bi se izbjeglo oštećenje unutarnjeg kontakta.
• Uvjeti za pohranu: Filmski kondenzatori trebali bi biti pohranjeni u hladnom, suhom okruženju. Iako su manje higroskopske od MLCC -a, dugotrajna izloženost visokoj vlažnosti i dalje je nepoželjna. Za uređaje za površinski montiranje ključno je slijediti upute proizvođačeve razine osjetljivosti na vlagu (MSL) kako bi se spriječilo "kokice" tijekom lemljenja.
• Profili lemljenja: Strogo se pridržavajte preporučenih profila temperature lemljenja i vremena koji se pružaju u podatkovnom listu proizvođača. Prekomjerna toplina tijekom vala ili lemljenja može oštetiti unutarnju strukturu i rastopiti dielektrični plastični film, trajno degradirajući izvedbu kondenzatora.
