Sveobuhvatni vodič za vodene kondenzatore: Povećavanje performansi i dugovječnosti

Razumijevanje osnova kondenzatora ohlađenih vodom

Kondenzatori s hlađenjem vode predstavljaju kritični napredak u upravljanju toplinskom energijom unutar elektroničkih i električnih sustava velike snage. Za razliku od njihovih kolega s hlađenjem u zraku, ove specijalizirane komponente koriste vrhunska svojstva prijenosa topline vode kako bi se raspršile višak topline, održavajući na taj način optimalne radne temperature i osiguravajući neusporedivu pouzdanost i performanse u zahtjevnim primjenama.

Što je točno kondenzator s vodom?

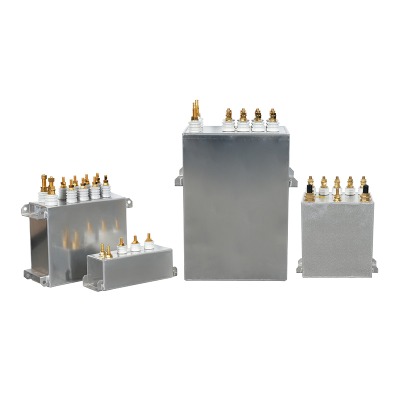

Kondenzator hlađene vode pasivna je elektronička komponenta dizajnirana za skladištenje i oslobađanje električne energije, integrirana s mehanizmom unutarnjeg hlađenja koji cirkulira vodu kako bi se uklonila toplina nastala tijekom njegovog rada. Ovaj je dizajn najvažniji u aplikacijama gdje visoke struje pukotine i brzi ciklusi punjenja naboja stvaraju značajno toplinsko opterećenje, koje, ako ostanu neprovjereni, mogu razgraditi dielektrične materijale, povećati ekvivalentnu serijsku otpornost (ESR) i u konačnici dovesti do preranog neuspjeha. Načelo jezgre ovisi o činjenici da voda ima mnogo veći specifični toplinski kapacitet i toplinsku vodljivost u usporedbi sa zrakom, omogućujući mu da apsorbira i odnese toplinu daleko učinkovitije.

Konstrukcija obično uključuje metalno kućište, često bakar ili aluminij, koji sadrži element kondenzatora (kombinacija elektroda i dielektrika). Ovo je kućište dizajnirano s unutarnjim labirintama ili kanalima koji omogućuju rashladno sredstvo u neposrednoj blizini dijelova koji generiraju toplinu. Portovi za ulazak i izlaz postavljeni su za povezivanje s vanjskim sustavom hlađenja. Cijeli ovaj sklop je hermetički zapečaćen kako bi se spriječilo propuštanje rashladne tekućine u element kondenzatora ili obrnuto. Izbor rashladne tekućine može varirati; Iako je deionizirana voda uobičajena zbog izvrsnih toplinskih svojstava i male električne vodljivosti, mješavine s glikolom ili drugim inhibitorima ponekad se koriste za sprečavanje zamrzavanja ili korozije.

Kritična uloga hlađenja u funkciji kondenzatora

Toplina je primarni neprijatelj bilo kojeg kondenzatora. Životni vijek kondenzatora obrnuto je proporcionalan njegovoj radnoj temperaturi; Za svaki porast od 10 ° C iznad nazivne temperature, operativni vijek je obično prepolovljen. Ovaj Arrheniusov zakon o neuspjehu naglašava važnost učinkovitog toplinskog upravljanja. U kondenzatorima hlađenim vodom, aktivni sustav hlađenja izravno suprotstavlja ovu toplinsku razgradnju. Održavanjem temperature jezgre dobro unutar sigurnih granica, ovi kondenzatori mogu:

• Održavajte veće ocjene struje pukotine bez izlaska.
• Održavajte stabilnu kapacitet i vrijednosti ESR -a tijekom dužeg razdoblja.
• Pouzdano djeluju u okruženjima visoke ambientne temperature.
• Postići značajno duži radni vijek u usporedbi sa sličnim ocijenjenim zračnim hlađenjima.

To ih čini neophodnim u scenarijima u kojima neuspjeh nije opcija i gdje su pasivne metode hlađenja jednostavno nedovoljne.

Ključne prednosti implementacije vodenog hlađenja u kapacitivnim sustavima

Integracija tehnologije hlađenja vode u kondenzatore donosi mnoštvo prednosti koje izravno prevode na poboljšanja na razini sustava. Te su prednosti najizraženije u aplikacijama velike gustoće gdje je prostor ograničen, a učinkovitost je najvažnija.

Vrhunsko toplinsko upravljanje i gustoća snage

Najznačajnija prednost je dramatično poboljšanje rasipanja topline. Toplinska vodljivost vode otprilike je 25 puta veća od zraka, a njegov specifični toplinski kapacitet je oko četiri puta veći. To znači da sustav za hlađenje vode može ukloniti istu količinu topline s mnogo manjom brzinom protoka volumena i manjim porastom temperature u samoj rashladnoj tekućini. Posljedično, Kondenzator hlađene vode Za pretvarač velike energije Sustavi mogu biti dizajnirani tako da budu kompaktniji tijekom rukovanja istom snagom ili mogu podnijeti značajno veću snagu u istom faktoru oblika. To dovodi do ukupnog povećanja gustoće snage cijelog sustava, što je ključni faktor moderne elektronike poput pretvarača obnovljivih izvora energije i industrijskih motoričkih pogona.

Poboljšana pouzdanost i operativni životni vijek

Dosljedno održavajući niže radne temperature, kapaciteti hlađenih na vodi doživljavaju manje toplinskog stresa. Elektrokemijski procesi koji dovode do isparavanja elektrolita i postupne razgradnje dielektrika znatno se usporavaju. To rezultira sporijim naletom ključnih parametara poput kapaciteta i ESR -a tijekom vremena. Na primjer, gdje bi standardni kondenzator mogao vidjeti 20% gubitak u kapacitetima nakon 10 000 sati na 85 ° C, ekvivalent vodeno hlađenog na 55 ° C mogao bi pokazati samo 5% gubitka nakon istog trajanja, učinkovito udvostručiti ili udvostručiti koristan životni vijek komponente i smanjenje ukupnih troškova vlasništva nad čestim ponovnim ponovnim reprodukcijom.

Odabir kondenzatora s pravom vodom za vašu prijavu

Odabir odgovarajućeg kondenzatora s hlađenjem vode nijansiran je postupak koji zahtijeva pažljivo razmatranje električnih, toplinskih i mehaničkih parametara. Zabluda u odabiru može dovesti do neadekvatnih performansi ili neuspjeha sustava.

Kritični električni parametri

Primarne električne specifikacije ostaju kapacitivnost (µF), ocjena napona (VDC) i struja pucanja (ruke). Međutim, s hlađenjem, sposobnost pucanja struje uvelike je poboljšana. Od vitalnog je značaja konzultirati se proizvođačevim podacima kako bi se razumjela ocjena struje valova s ​​različitim brzinama protoka rashladne tekućine. A Kondenzator s niskim ESR vodom posebno je traženo za aplikacije poput pretvarača frekvencija i indukcijskog grijanja, jer niski ESR minimizira unutarnju stvaranje topline (gubici I²R), što olakšava posao sustava hlađenja i poboljšava ukupnu učinkovitost. Nadalje, vrijednost kapacitivnosti mora biti stabilna na predviđenom frekvencijskom i temperaturnom rasponu primjene.

Toplinska i mehanička razmatranja

Toplinski otpor iz jezgre kondenzatora do rashladne tekućine (RTH) ključna je lik zasluga. Donji RTH ukazuje na učinkovitiji dizajn koji toplinu prenosi u rashladno sredstvo. Ovaj parametar ovisi o unutarnjoj konstrukciji, korištenim materijalima i protoku rashladne tekućine. Potrebna brzina protoka i pad tlaka preko kondenzatora moraju biti kompatibilni s postojećom pumpom za rashladni sustav. Fizički, tipovi konektora (navojni priključci za crijeva) i njihova orijentacija moraju biti kompatibilni s izgledom sustava. Na primjer, a Kompaktni kondenzator hlađenog vodom za indukcijsko grijanje Moraju imati ne samo prave električne specifikacije, već i faktor oblika koji se uklapa u često upečatljive četvrti indukcijskog grijaćeg napajanja.

Različite industrijske primjene kondenzatora hlađenih vodom

Jedinstvene prednosti kondenzatora hlađenih vodom čine ih komponentom izbora u širokom spektru teških industrija. Njihova sposobnost rukovanja ekstremnim električnim naponima, a pritom ostaje u osnovi pouzdanosti mnogih modernih tehnologija.

Elektronika napajanja i obnovljiva energija

U carstvu obnovljivih izvora energije, veliki pretvarači solarnog i vjetra pretvaraju DC snage u izmjeničnu snagu kompatibilnu s mrežom. Ovaj postupak uključuje visoke frekvencije prebacivanja i značajne struje pukotina u kondenzatorima DC-Link. Ovdje, DC-Link kondenzator hlađenog vodom Jedinice su raspoređene kako bi se osigurala stabilnost i dugovječnost. Oni upravljaju visokim strujama pukotina, dok ih integrirano hlađenje drži na stabilnoj temperaturi, sprječavajući toplinsko otpadanje i osiguravajući desetljeća pouzdane usluge uz minimalno održavanje, što je ključno za udaljene i nepristupačne instalacije poput naftovih vjetroelektrana.

Procesi industrijskog grijanja i topljenja

Sustavi indukcijskog grijanja i topljenja djeluju na visokim frekvencijama (od KHz do MHz) i vrlo visokim razinama snage (često u megavatama). Konzervatori spremnika koji se koriste u rezonantnim krugovima ovih sustava podvrgnuti su ogromnim strujama i intenzivnim elektromagnetskim poljima. An Industrijska vodna kondenzator za topljenje peći posebno je projektiran za ovo oštro okruženje. Njegova robusna konstrukcija i učinkovito hlađenje sprječavaju dielektrično slom pod ekstremnim električnim i toplinskim naponom, omogućujući kontinuirani rad u postrojenjima za preradu ljevaonice i metala za taljenje, kovanje i toplinsko obradu metala.

Medicinska i znanstvena oprema

Aplikacije velike snage nisu ograničene na tešku industriju. Oprema poput strojeva za magnetsku rezonancu (MRI) i akceleratora čestica zahtijevaju izuzetno stabilne i moćne električne sustave. Kondenzatori s hlađenjem vode koriste se u gradijentnim pojačalima i RF pojačala takve opreme, gdje se njihova stabilnost i pouzdanost ne mogu pregovarati za osiguravanje točne dijagnostike i znanstvenih mjerenja.

Usporedna analiza: hlađenje vode u odnosu na zračno hlađenje za kondenzatore

Da bi se istinski cijenila vrijednosni prijedlog kondenzatora hlađenih na vodi, ključna je izravna usporedba s tradicionalnim metodama hlađenim od zraka. Razlike su značajne i utječu na gotovo svaki aspekt dizajna i rada sustava.

Sljedeća tablica opisuje ključne razlike između ove dvije metodologije hlađenja:

Kao što tablica pokazuje, izbor nije o tome koji je univerzalno bolji, već koji je prikladniji za specifičnu aplikaciju. Vodeno hlađenje je nedvosmislen izbor za poticanje granica snage i pouzdanosti.

Najbolje prakse instalacije, održavanja i integracije sustava

Pravilna instalacija i marljivo održavanje najvažnije su za ostvarivanje punih prednosti i dugovječnosti kondenzatora hlađenog na vodi. Zanemarivanje ovih aspekata može dovesti do curenja, začepljenja, korozije i katastrofalnog neuspjeha.

Odgovarajuće tehnike instalacije

Mehanička montaža mora biti sigurna, ali ne smije izostaviti kućište kondenzatora, jer to može naglasiti zavarivanje i brtve. Ključno je slijediti određene vrijednosti zakretnog momenta proizvođača za bilo koji hardver za ugradnju. Vodovodne veze zahtijevaju pažljivu pažnju. Koristite odgovarajuće brtve (npr. O-prstenovi, podloške) i izbjegavajte pretjerano zatezanje okova, što može oštetiti luke. Kondenzator treba biti postavljen tako da se zrak može lako očistiti iz svojih unutarnjih kanala tijekom punjenja sustava. U idealnom slučaju, luke trebaju biti orijentirane okomito prema gore. Petlja hladnjaka treba sadržavati filter za hvatanje čestica koje bi mogle začepiti uske unutarnje prolaze kondenzatora.

Stalno održavanje i nadzor

Odjel preventivnog održavanja je neophodan. Porudbu treba redovito provjeravati radi kvalitete, uključujući razinu pH, električnu vodljivost i prisutnost inhibitora. Degradirana rashladna tekućina može dovesti do unutarnje korozije i oplata, što drastično smanjuje učinkovitost hlađenja i može uzrokovati električne kratke hlače. Sustav treba povremeno ispirati i napuniti svježim, odgovarajućim rashladnim sredstvima (npr. Deionizirana voda s aditivima protiv korozije). Redovito pregledajte sva crijeva, stezaljke i okove na znakove habanja, pucanja ili curenja. Nadgledanje temperature rashladnog sredstva ulazak i napuštanje kondenzatora može pružiti vrijedne dijagnostičke informacije; Rastuća Delta-T (temperaturna razlika) može ukazivati ​​na smanjeni protok zbog začepljenja ili problema s pumpom ili povećati stvaranje topline iz samog kondenzatora, signalizirajući potencijal koji predstoji neuspjeh.

Rješavanje problema s uobičajenim problemima u sustavima kondenzatora s vodom

Čak i uz savršeni dizajn i instalaciju, mogu se pojaviti problemi. Razumijevanje kako dijagnosticirati uobičajene probleme ključno je za minimiziranje zastoja.

Identificiranje i rješavanje propuštanja rashladne tekućine

Propuštanje je najneposredniji i očigledni način neuspjeha. Ako se otkrije rashladno sredstvo, sustav se mora odmah isključiti kako bi se spriječilo oštećenje električnih komponenti. Vizualno pregledajte sve vanjske veze i tijelo kondenzatora na izvor. Manja propuštanja na okolici često se mogu riješiti zatezanjem spoja ili zamjenom brtve. Međutim, ako je curenje iz samog tijela kondenzatora (pukotina ili neuspjeli zavarivanje), jedinica se mora zamijeniti. Korištenje ispitivača tlaka na petlji za hlađenje tijekom održavanja može vam pomoći u prepoznavanju sporih curenja koje nisu odmah vidljive.

Rješavanje smanjenih performansi hlađenja

Ako kondenzator radi toplije nego inače, uzrok je često povezan sa sustavom hlađenja, a ne na kondenzatoru. Prvo provjerite brzinu protoka rashladne tekućine; Začepljeni filter, neuspjela pumpa ili zračni otvor u petlji može ozbiljno smanjiti protok. Zatim provjerite kvalitetu rashladne tekućine; Obložena rashladna tekućina s visokom vodljivošću ili biološkim rastom može se polagati na unutarnjim površinama, djelujući kao toplinski izolator. Također treba pregledati vanjski izmjenjivač topline (radijator) kako bi se osiguralo da učinkovito odbacuje toplinu u okoliš (npr., Nije začepljen prašinom). Ako su sve to isključeno, sam kondenzator može propasti, manifestirajući se kao povećanje ekvivalentnog serijskog otpora (ESR), što stvara više topline za istu struju. Mjerenje ESR -a kondenzatora to može potvrditi.

Budućnost tehnologije hlađenja kondenzatora

Evolucija Vodeni kondenzatori je u tijeku, vođena neumoljivom potražnjom za većom snagom, manjom veličinom i većom pouzdanošću. Budući trendovi upućuju na integraciju značajki pametnog praćenja izravno u sklop kondenzatora. Senzori za mjerenje unutarnje temperature, tlaka, pa čak i ESR-a u stvarnom vremenu mogli bi pružiti prediktivne podatke o održavanju, upozoravajući kontrolere sustava na predstojeće probleme prije nego što uzrokuju zastoj. Nadalje, istraživanje novih dielektričnih materijala s inherentno nižim gubicima i tolerancijom na veću temperaturu radit će sinergistički s naprednim tehnikama hlađenja kako bi stvorio sljedeću generaciju ultra-visokih kapacitivnih rješenja za skladištenje energije.
